Однофазные сервоприводные стабилизаторы напряжения сетевого «Елім» («Delixi») бесступенчатые - Китай, гарантия 24 месяца

Сертификат соответствия

Сервоприводные стабилизаторы серии «Елім» по принципу действия относятся к стабилизаторам напряжения электромеханического типа повышенной точности и состоят из автотрансформатора, контроллера управления и сервоприводного механизма. Они обеспечивают «мягкую» стабилизацию выходного напряжения, адаптированы к отечественным электросетям, не вносят искажения в синусоидальную форму переменного тока, не имеют эффекта «кратковременного разрыва цепи» и позволяют питать любые бытовые и промышленные электроприборы. Диапазон рабочего входного напряжения составляет 115-275 Вольт. Диапазон входного напряжения, при котором обеспечивается выходное напряжение 220±3% Вольт, составляет 150-250 Вольт. Время реакции сервоприводного механизма при отклонении входного напряжения на 10% не более 0,5 секунды. Мощность холостого хода составляет 10-50 Вт (в зависимости от мощности стабилизатора).

Сервоприводные стабилизаторы серии «Елім» оснащены следующими видами защиты:

  1. Защита от превышения напряжения на выходе. При повышении выходного напряжения до 245 Вольт (при входном напряжении около 275 Вольт) происходит автоматическое отключение нагрузки, до тех пор, пока напряжение не опустится ниже этого предела;
  2. Защита от понижения напряжения на выходе. При понижении выходного напряжения до 185 Вольт (при входном напряжении около 115 Вольт) происходит автоматическое отключение нагрузки, до тех пор, пока напряжение не поднимется выше этого предела (только у моделей «Елім СНАН» («Delixi SVC»));
  3. Защита от перегрева трансформатора. При повышении температуры трансформатора до 90оС происходит автоматическое отключение нагрузки, до тех пор, пока температура не опустится ниже 80оС;
  4. Защита от перегрузки. При долговременном использовании нагрузки превышающей номинальную мощность стабилизатора происходит отключение автоматического выключателя. Для продолжения работы стабилизатора необходимо уменьшить нагрузку и включить автоматический выключатель (у моделей «Елім СНАП-500» - «Елім СНАП-500» («Delixi TND-500» - «Delixi TND-500») защита реализована на основе предохранителя с плавкой вставкой).

Стабилизаторы рассчитаны на непрерывный режим работы. Мощность подключаемых электродвигателей или устройств, имеющих в своём составе электродвигатели не должна превышать 1/3 номинальной мощности стабилизатора. Модели «Елім СНАН» («Delixi SVC») оснащены переключателем режима работы «Транзит». При включенном режиме «Транзит» напряжение со входа стабилизатора непосредственно подаётся на выход, при этом стабилизация не осуществляется, а стабилизатор отключён. Этот режим используется при отсутствии необходимости стабилизации входного напряжения или если замечены отклонения в режиме работы стабилизатора.

Сервоприводные стабилизаторы серии «Елім» подразделяются на:

  1. Напольные (настольные) малой мощности («DELIXI TND-500», «DELIXI TND-1000» и «DELIXI TND-1500»);
  2. Напольные (настольные) средней мощности («DELIXI TND-2000», «DELIXI TND-3000», «DELIXI TND-5000» и «DELIXI TND-10000»);
  3. Настенные средней мощности («DELIXI SVC-B3000», «DELIXI SVC-B5000», «DELIXI SVC-B7000» и «DELIXI SVC-B10000»);
  4. Напольные большой мощности («DELIXI TND-15000» и «DELIXI TND-20000»).

1. Напольные (настольные) стабилизаторы «DELIXI» малой мощности
(«DELIXI TND-500», «DELIXI TND-1000» и «DELIXI TND-1500»)

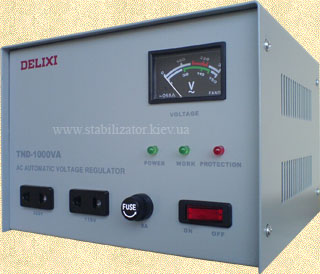

Рис.1.1. Стабилизаторы «DELIXI TND-500», «DELIXI TND-1000» и «DELIXI TND-1500»
Рис.1.1. Стабилизаторы «DELIXI TND-500», «DELIXI TND-1000» и «DELIXI TND-1500»

На передней панели стабилизатора (Рис.1.1.) расположены:

  1. Вольтметр, отображает выходное напряжение стабилизатора;
  2. Индикатор «POWER» («СЕТЬ»), светится когда стабилизатор выполняет стабилизацию напряжения и отсутствуют любые отклонения в работе;
  3. Индикатор «WORK» («РАБОТА»), светится когда на выходе стабилизатора есть стабилизированное напряжение;
  4. Индикатор «PROTECTION» («ЗАЩИТА»), светится когда срабатывает защита от превышения напряжения на выходе;
  5. Розетка выхода стабилизированного напряжения 220 Вольт.
  6. Розетка выхода стабилизированного напряжения 110 Вольт (нагрузка, подключаемая к этому выходу не должна превышать половину номинальной мощности стабилизатора);
  7. Держатель предохранителя с плавкой вставкой;
  8. Выключатель со световой индикацией, предназначен для включения и выключения стабилизатора и подключённой к нему нагрузки.

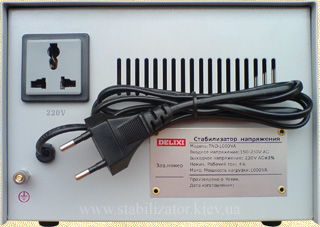

Рис.1.2. Задняя панель стабилизаторов «DELIXI TND-500», «DELIXI TND-1000» и «DELIXI TND-1500»
Рис.1.2. Задняя панель стабилизаторов «DELIXI TND-500», «DELIXI TND-1000» и «DELIXI TND-1500»

На задней панели стабилизатора (Рис.1.2.) расположены:

  1. Дополнительная розетка выхода стабилизированного напряжения 220 Вольт («евростандарт» с заземлением);
  2. Клемма для подключения заземления;
  3. Сетевой шнур с электрической вилкой.

наверх

2. Напольные (настольные) стабилизаторы «DELIXI» средней мощности
(«DELIXI TND-2000», «DELIXI TND-3000», «DELIXI TND-5000» и «DELIXI TND-10000»)

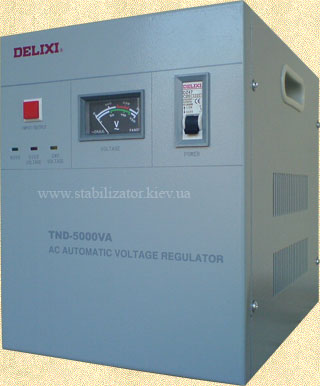

Рис.2.1. Стабилизаторы «DELIXI TND-2000», «DELIXI TND-3000», «DELIXI TND-5000», «DELIXI TND-7000» и «DELIXI TND-10000»
Рис.2.1. Стабилизаторы «DELIXI TND-2000», «DELIXI TND-3000», «DELIXI TND-5000», «DELIXI TND-7000» и «DELIXI TND-10000»

На передней панели стабилизатора (Рис.2.1.) расположены:

  1. Переключатель «INPUT/OUTPUT» («ВХОД/ВЫХОД») контроля входного или выходного напряжения;
  2. Вольтметр «VOLTAGE» («НАПРЯЖЕНИЕ»), отображает входное или выходное напряжение (в зависимости от положения переключателя 1);
  3. Индикатор «WORK» («РАБОТА»), светится когда стабилизатор выполняет стабилизацию напряжения и отсутствуют любые отклонения в работе;
  4. Индикатор «OVER VOLTAGE» («ПРЕВЫШЕНИЕ НАПРЯЖЕНИЯ»), светится когда срабатывает защита от превышения напряжения на выходе;
  5. Индикатор «OWE VOLTAGE» («ПОНИЖЕНОЕ НАПРЯЖЕНИЕ»), светится когда напряжение на выходе стабилизатора опускается до 185 Вольт и ниже;
  6. Автоматический выключатель «POWER» («СЕТЬ»), предназначен для включения и выключения стабилизатора и подключённой к нему нагрузки и защиты стабилизатора от перегрузки.

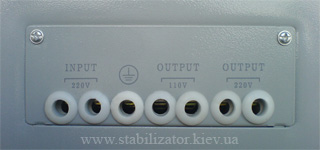

Рис.2.2. Клеммная панель стабилизаторов «DELIXI TND-2000», «DELIXI TND-3000» и «DELIXI TND-5000»
Рис.2.2. Клеммная панель стабилизаторов «DELIXI TND-2000», «DELIXI TND-3000» и «DELIXI TND-5000»

На клеммной панели стабилизатора (Рис.2.2.) расположены:

  1. Клеммы «INPUT 220V» («ВХОД 220В») для подключения к сети 220 Вольт (правая фаза, левая ноль);
  2. Клемма для подключения заземления;
  3. Клеммы «OUTPUT 110V» («ВЫХОД 110В») для подключения нагрузки на 110 Вольт (правая фаза, левая ноль). Нагрузка, подключаемая к этому выходу не должна превышать половину номинальной мощности стабилизатора;
  4. Клеммы «OUTPUT 220V» («ВЫХОД 220В») для подключения нагрузки на 220 Вольт (правая фаза, левая ноль).

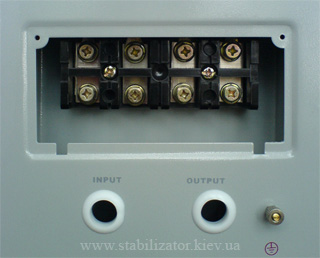

Рис.2.3. Клеммная панель стабилизатора «DELIXI TND-7000» и «DELIXI TND-10000»
Рис.2.3. Клеммная панель стабилизатора «DELIXI TND-7000» и «DELIXI TND-10000»

На клеммной панели стабилизатора (Рис.2.3.) расположены:

  1. Клеммы «INPUT» («ВХОД») для подключения к сети 220 Вольт (правая - фаза, левая - ноль);
  2. Клеммы «OUTPUT» («ВЫХОД») для подключения нагрузки на 220 Вольт (правая - ноль, левая - фаза);
  3. Клемма для подключения заземления.

наверх

3. Настенные стабилизаторы «DELIXI» средней мощности
(«DELIXI SVC-B3000», «DELIXI SVC-B5000», «DELIXI SVC-B7000» и «DELIXI SVC-B10000»)

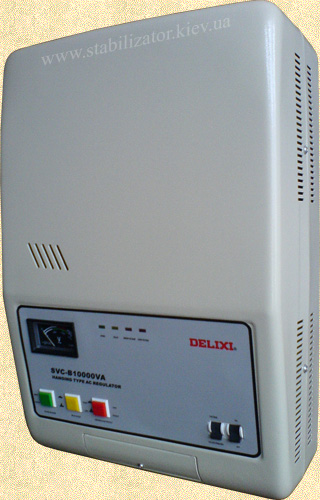

Рис.3.1. Стабилизаторы «DELIXI SVC-B3000», «DELIXI SVC-B5000», «DELIXI SVC-B7000» и «DELIXI SVC-B10000»
Рис.3.1. Стабилизаторы «DELIXI SVC-B3000», «DELIXI SVC-B5000», «DELIXI SVC-B7000» и «DELIXI SVC-B10000»

На передней панели стабилизатора (Рис.3.1.) расположены:

  1. Вольтметр, отображает входное или выходное напряжение (в зависимости от положения переключателя 2);
  2. Переключатель «VOLTAGE MEASURE» («ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ») контроля входного «INPUT» («ВХОД») или выходного «OUTPUT» («ВЫХОД») напряжения;
  3. Переключатель «DELAY CHOICE» («ВЫБОР ЗАДЕРЖКИ») времени удержания защитного отключения, «SHORT» («КОРОТКАЯ») 4 секунды или «LONG» («ДЛИННАЯ») 4 минуты;
  4. Переключатель «UNDERVOLTAGE PROTECT» («ЗАЩИТА ОТ ПОНИЖЕННОГО НАПРЯЖЕНИЯ») включения «HAVE» («ИМЕЕТСЯ») или отключения «NAUGHT» («НЕТ») защиты от пониженного напряжения на выходе.
  5. Индикатор «WORK» («РАБОТА»), светится когда стабилизатор выполняет стабилизацию напряжения и отсутствуют любые отклонения в работе;
  6. Индикатор «DELAY» («ЗАДЕРЖКА»), светится когда срабатывает защита от превышения или понижения напряжения на выходе;
  7. Индикатор «UNDERVOLTAGE» («ПОНИЖЕНОЕ НАПРЯЖЕНИЕ»), светится когда напряжение на выходе стабилизатора опускается до 185 Вольт и ниже;
  8. Индикатор «OVERVOLTAGE» («ПОВЫШЕННОЕ НАПРЯЖЕНИЕ»), светится когда напряжение на выходе стабилизатора поднимается до 245 Вольт;
  9. Автоматический выключатель «VOLTAGE/VOLTAGE STABILIZED» («НЕСТАБИЛИЗИРОВАННОЕ НАПРЯЖЕНИЕ/СТАБИЛИЗИРОВАННОЕ НАПРЯЖЕНИЕ»), предназначен для подачи на выход стабилизатора нестабилизированного или стабилизированного напряжения;
  10. Автоматический выключатель «ON/OFF»(«ВКЛ/ВЫКЛ»), предназначен для включения и выключения стабилизатора и подключённой к нему нагрузки и защиты стабилизатора от перегрузки;
  11. Крышка клеммной колодки.

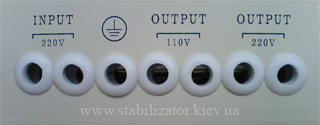

Рис.3.2. Клеммная панель стабилизаторов «DELIXI SVC-B3000», «DELIXI SVC-B5000» и «DELIXI SVC-B7000»
Рис.3.2. Клеммная панель стабилизаторов «DELIXI SVC-B3000», «DELIXI SVC-B5000» и «DELIXI SVC-B7000»

На клеммной панели стабилизатора (Рис.3.2.) расположены:

  1. Клеммы «INPUT 220V» («ВХОД 220В») для подключения к сети 220 Вольт (правая - фаза, левая - ноль);
  2. Клемма для подключения заземления;
  3. Клеммы «OUTPUT 110V» («ВЫХОД 110В») для подключения нагрузки на 110 Вольт (правая - фаза, левая - ноль). Нагрузка, подключаемая к этому выходу не должна превышать половину номинальной мощности стабилизатора;
  4. Клеммы «OUTPUT 220V» («ВЫХОД 220В») для подключения нагрузки на 220 Вольт (правая - фаза, левая - ноль).

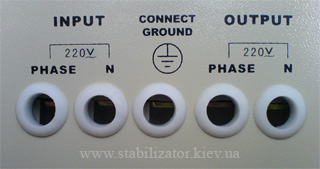

Рис.3.3. Клеммная панель стабилизатора «DELIXI SVC-B10000»
Рис.3.3. Клеммная панель стабилизатора «DELIXI SVC-B10000»

На клеммной панели стабилизатора (Рис.3.3.) расположены:

  1. Клеммы «INPUT 220V» («ВХОД 220В») для подключения к сети 220 Вольт, «PHASE» («ФАЗА») и «N» («НОЛЬ»);
  2. Клемма «CONNECT GROUND» («ПОДКЛЮЧЕНИЕ ЗАЗЕМЛЕНИЯ») для подключения заземления;
  3. Клеммы «OUTPUT 220V» («ВЫХОД 220В») для подключения нагрузки на 220 Вольт, «PHASE» («ФАЗА») и «N» («НОЛЬ»).

наверх

4. Напольные стабилизаторы «DELIXI» большой мощности
(«DELIXI TND-15000» и «DELIXI TND-20000»)

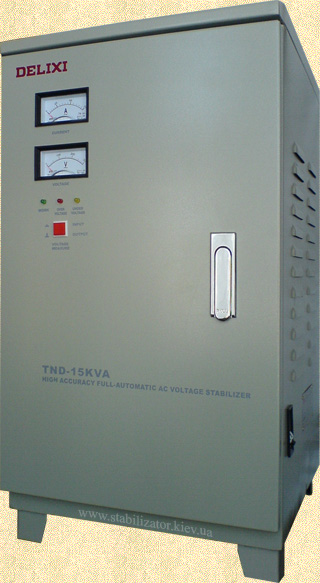

Рис.4.1. Стабилизаторы «DELIXI TND-15000» и «DELIXI TND-20000»
Рис.4.1. Стабилизаторы «DELIXI TND-15000» и «DELIXI TND-20000»

На передней панели стабилизатора (Рис.4.1.) расположены:

  1. Амперметр «CURRENT» («ТОК»), отображает ток потребляемый нагрузкой, которая подключена к стабилизатору;
  2. Вольтметр «VOLTAGE» («НАПРЯЖЕНИЕ»), отображает входное или выходное напряжение (в зависимости от положения переключателя 6);
  3. Индикатор «WORK» («РАБОТА»), светится когда стабилизатор выполняет стабилизацию напряжения и отсутствуют любые отклонения в работе;
  4. Индикатор «OVER VOLTAGE» («ПРЕВЫШЕНИЕ НАПРЯЖЕНИЯ»), светится когда срабатывает защита от превышения напряжения на выходе;
  5. Индикатор «UNDER VOLTAGE» («ПОНИЖЕНОЕ НАПРЯЖЕНИЕ»), светится когда напряжение на выходе стабилизатора опускается до 185 Вольт и ниже;
  6. Переключатель «VOLTAGE MEASURE» («ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ») контроля входного «INPUT» («ВХОД») или выходного «OUTPUT» («ВЫХОД») напряжения;
  7. Ручка, предназначена для открывания передней панели для доступа к клеммной панели;
  8. Автоматический выключатель, предназначен для включения и выключения стабилизатора и подключённой к нему нагрузки и защиты стабилизатора от перегрузки.

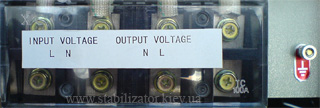

Рис.4.2. Клеммная панель стабилизаторов «DELIXI TND-15000» и «DELIXI TND-20000»
Рис.4.2. Клеммная панель стабилизаторов «DELIXI TND-15000» и «DELIXI TND-20000»

На клеммной панели стабилизатора (Рис.4.2.) расположены:

  1. Клеммы «INPUT» («ВХОД») для подключения к сети 220 Вольт (правая - фаза, левая - ноль);
  2. Клеммы «OUTPUT» («ВЫХОД») для подключения нагрузки на 220 Вольт (правая - ноль, левая - фаза);
  3. Клемма для подключения заземления.

наверх

Габаритные размеры, вес и цены можно посмотреть в прайс-листе.
